Als Lieferant von Schweißteilen für schwere Maschinen hatte ich das Privileg, aus erster Hand zu erleben, welche entscheidende Rolle Schweißverbindungskonstruktionen für die Leistung und Haltbarkeit schwerer Maschinen spielen. In diesem Blogbeitrag werde ich mich mit den gängigen Schweißverbindungskonstruktionen für schwere Maschinenteile befassen und deren Eigenschaften, Anwendungen und Vorteile beleuchten.
1. Stoßverbindungen
Stoßverbindungen sind eine der einfachsten und am weitesten verbreiteten Schweißverbindungskonstruktionen im Schwermaschinenbau. Bei einer Stoßverbindung werden zwei Metallstücke Kante an Kante gelegt und miteinander verschweißt. Diese Verbindung eignet sich besonders für schwere Maschinenteile, bei denen die zu verbindenden Flächen in einer Ebene liegen.
Die Einfachheit des Stoßverbindungsdesigns macht die Vorbereitung und das Schweißen relativ einfach. Es erfordert nur eine minimale Kantenvorbereitung, was während des Herstellungsprozesses Zeit und Kosten sparen kann. Beispielsweise werden beim Bau von Großrahmen für schwere Bergbaumaschinen häufig Stoßverbindungen zur Verbindung langer Stahlträger verwendet. Diese Verbindungen können hohen axialen Belastungen standhalten und eignen sich daher ideal für Teile, die entlang der Verbindungslänge erheblichem Gewicht oder Kräften ausgesetzt sein müssen.
Stumpfverbindungen erfordern jedoch möglicherweise eine ordnungsgemäße Ausrichtung, um eine starke und gleichmäßige Schweißnaht zu gewährleisten. Eine Fehlausrichtung kann zu einer ungleichmäßigen Spannungsverteilung und möglichen Schwachstellen im Gelenk führen. Bei schweren Maschinen, bei denen Präzision von entscheidender Bedeutung ist, wird eine genaue Ausrichtung normalerweise mithilfe von Vorrichtungen und Vorrichtungen erreicht.
2. Überlappungsverbindungen
Bei Überlappungsverbindungen werden zwei Metallteile überlappt und entlang des Überlappungsbereichs verschweißt. Dieses Verbindungsdesign ist bei Schwermaschinenanwendungen beliebt, da es im Vergleich zu Stumpfverbindungen eine größere Schweißfläche bietet, was zu einer stärkeren Verbindung führen kann.
Überlappungsverbindungen werden üblicherweise bei der Herstellung von Schweißteilen für Hebezeuge verwendetHebezeug-Schweißteile. Wenn beispielsweise Halterungen oder Platten am Hauptkörper eines Krans befestigt werden, werden häufig Überlappungsverbindungen verwendet. Die überlappende Beschaffenheit der Verbindung ermöglicht eine bessere Lastübertragung und kann die Belastung gleichmäßiger über den Verbindungsbereich verteilen.
Einer der Vorteile von Überlappungsverbindungen besteht darin, dass sie in Bezug auf die Ausrichtung im Vergleich zu Stumpfverbindungen nachsichtiger sind. Selbst wenn zwischen den beiden Metallteilen eine geringfügige Fehlausrichtung vorliegt, bietet der Überlappungsbereich immer noch ausreichend Material zum Schweißen. Überlappungsverbindungen können jedoch aufgrund des zusätzlichen überlappenden Materials das Gesamtgewicht des Teils erhöhen, was bei Anwendungen, bei denen das Gewicht ein kritischer Faktor ist, eine Überlegung sein kann.
3. T-Verbindungen
T-Verbindungen entstehen, wenn ein Metallstück senkrecht zu einem anderen platziert wird, wodurch eine „T“-Form entsteht, und die beiden an der Kreuzung miteinander verschweißt werden. Dieses Verbindungsdesign wird häufig bei schweren Maschinenkonstruktionen verwendet, bei denen Komponenten im rechten Winkel verbunden werden müssen.

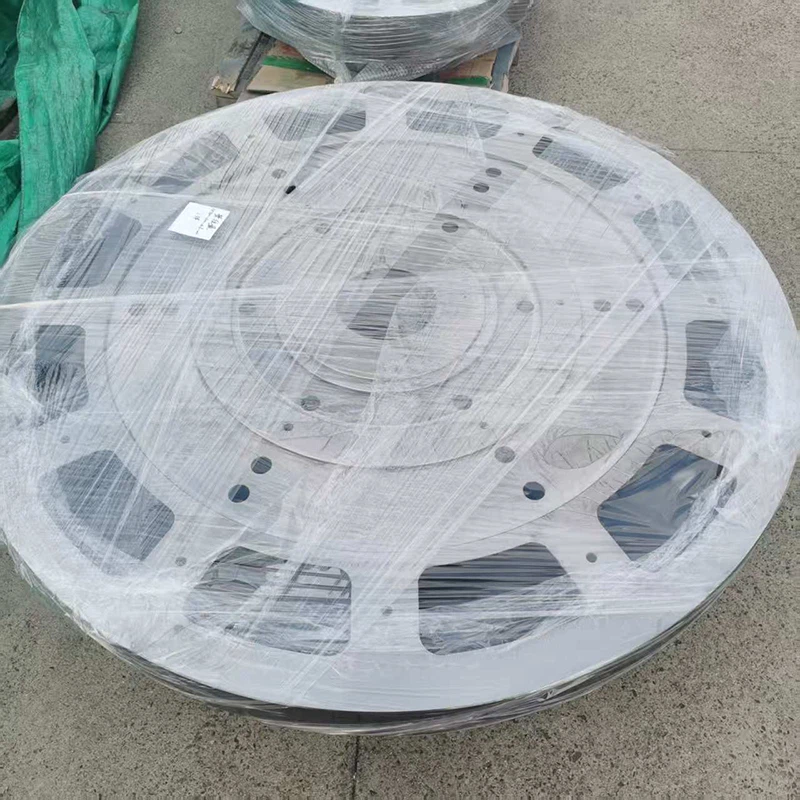

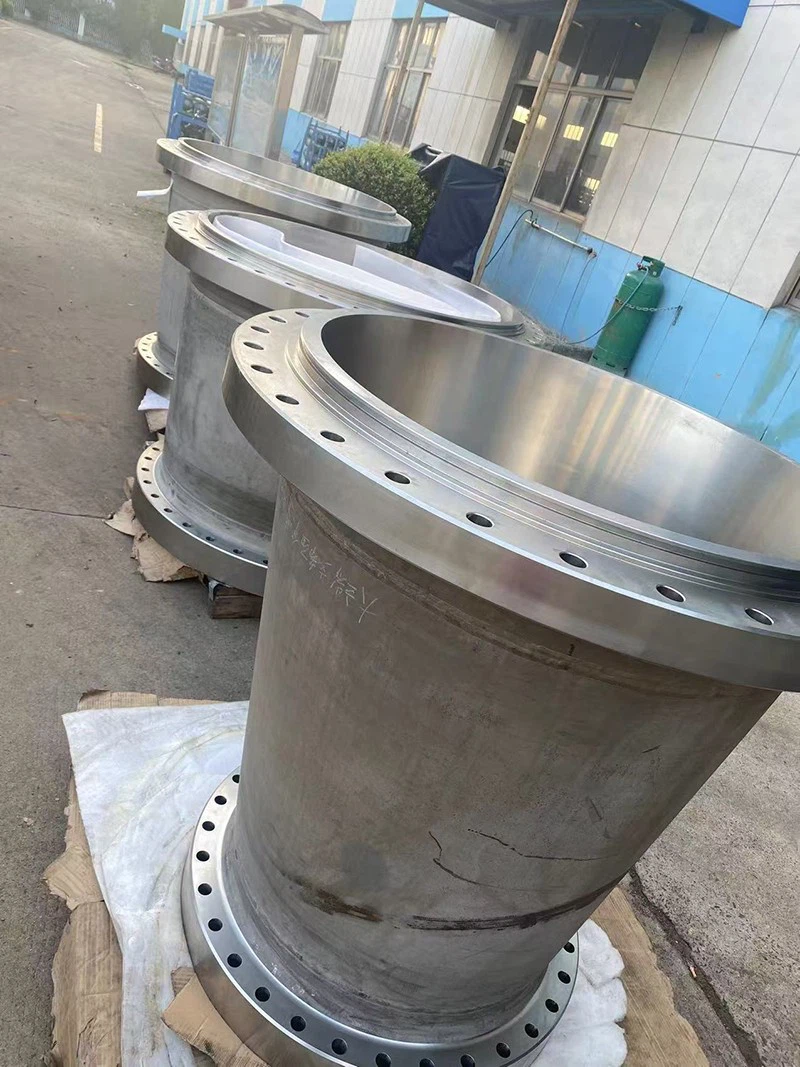

In der Schiffsschwerindustrie werden Teile geschweißtSchweißteile für die SchiffsschwerindustrieT-Verbindungen werden häufig beim Bau von Schotten und Rahmen verwendet. Sie können Lasten effektiv zwischen verschiedenen Strukturelementen übertragen und der Gesamtstruktur Stabilität verleihen. T-Verbindungen können sowohl Scher- als auch Biegekräften standhalten und eignen sich daher für Teile, die komplexen Belastungsbedingungen ausgesetzt sind.
Beim Schweißen von T-Verbindungen muss sorgfältig darauf geachtet werden, dass die Schweißnaht in die Grundmetalle eindringt. Um eine starke Verbindung zu gewährleisten, ist eine ausreichende Eindringtiefe erforderlich, insbesondere bei Anwendungen mit hoher Beanspruchung. Schweißer verwenden häufig Techniken wie das Mehrlagenschweißen, um die erforderliche Eindringtiefe und Festigkeit zu erreichen.
4. Eckverbindungen
Eckverbindungen werden verwendet, wenn zwei Metallteile an einer Ecke verbunden werden, normalerweise in einem 90-Grad-Winkel. Ähnlich wie T-Verbindungen sind Eckverbindungen wichtig für die Herstellung des Rahmens und der Struktur schwerer Maschinen.
In schweren Bergbaumaschinen werden Teile geschweißtSchwere Bergbaumaschinen-SchweißteileEckverbindungen werden beim Bau von Gerätegehäusen und Rahmen verwendet. Sie tragen dazu bei, die Form und Integrität der Struktur aufrechtzuerhalten, insbesondere wenn die Maschine während des Betriebs Vibrationen und Stößen ausgesetzt ist.
Die Gestaltung von Eckverbindungen kann je nach den spezifischen Anforderungen der Anwendung variieren. Beispielsweise kann eine Einfach-V- oder Doppel-V-Nut verwendet werden, um die Schweißfläche zu vergrößern und die Festigkeit der Verbindung zu verbessern. Um eine hochwertige Eckverbindung zu gewährleisten, die den rauen Bedingungen des Einsatzes schwerer Maschinen standhält, sind eine ordnungsgemäße Kantenvorbereitung und Schweißtechniken unerlässlich.
5. Kantenverbindungen
Kantenverbindungen entstehen, wenn die Kanten zweier Metallstücke zusammengefügt und verschweißt werden. Dieses Verbindungsdesign wird häufig für dünnwandige schwere Maschinenteile oder für Teile verwendet, bei denen die Verbindung bündig mit der Oberfläche abschließen muss.
Kantenverbindungen werden häufig bei der Herstellung von Gehäusen und Abdeckungen für schwere Maschinen verwendet. Sie sorgen für ein sauberes und glattes Erscheinungsbild und sorgen gleichzeitig für eine starke Verbindung zwischen den Teilen. Kantenverbindungen können jedoch anfälliger für Risse und Ausfälle sein, wenn sie nicht ordnungsgemäß geschweißt werden, insbesondere bei Anwendungen, bei denen die Verbindung Biege- oder Torsionskräften ausgesetzt ist.
Um die Festigkeit der Randverbindungen zu erhöhen, kann eine zusätzliche Verstärkung oder der Einsatz geeigneter Schweißzusatzstoffe erforderlich sein. Schweißer müssen außerdem genau auf die Schweißparameter achten, um eine ordnungsgemäße Verschmelzung und Durchdringung sicherzustellen.
Überlegungen zur Auswahl von Schweißverbindungsdesigns
Bei der Auswahl einer Schweißverbindungskonstruktion für schwere Maschinenteile müssen mehrere Faktoren berücksichtigt werden.
Ladeanforderungen: Art und Ausmaß der Belastungen, denen das Teil ausgesetzt ist, sind entscheidend. Für Teile, die hohen Zug- oder Druckbelastungen standhalten müssen, sind Stoßverbindungen oder Überlappungsverbindungen möglicherweise besser geeignet. Für Teile, die Scher- oder Biegekräften ausgesetzt sind, sind T-Verbindungen oder Eckverbindungen möglicherweise die bessere Wahl.
Materialstärke: Die Dicke der zu verbindenden Metallteile kann die Wahl des Verbindungsdesigns beeinflussen. Dickere Materialien erfordern möglicherweise komplexere Verbindungskonstruktionen, wie z. B. Verbindungen mit mehreren V- oder U-Nuten, um eine ordnungsgemäße Durchdringung und Festigkeit sicherzustellen.
Herstellungsprozess: Auch die verfügbaren Fertigungsanlagen und -prozesse spielen eine Rolle. Einige Verbindungskonstruktionen sind mit bestimmten Schweißmethoden möglicherweise schwieriger zu realisieren oder erfordern möglicherweise spezielle Vorrichtungen und Werkzeuge.
Kosten: Im Schwermaschinenbau spielen die Kosten immer eine Rolle. Einfachere Verbindungskonstruktionen, wie z. B. Stoßverbindungen, können aufgrund des geringeren Material- und Arbeitsaufwands kostengünstiger sein. Allerdings sollten auch die langfristige Leistung und Haltbarkeit der Verbindung gegen die Anschaffungskosten abgewogen werden.
Abschluss
In der Welt der Schwermaschinen ist die Wahl des Schweißverbindungsdesigns eine entscheidende Entscheidung, die sich erheblich auf die Leistung und Zuverlässigkeit der Ausrüstung auswirken kann. Als Lieferant von Schweißteilen für schwere Maschinen weiß ich, wie wichtig es ist, für jede Anwendung das richtige Verbindungsdesign auszuwählen. Ob es sich um eine Stoßverbindung für einen großen Rahmen, eine Überlappungsverbindung für Hebezeuge, eine T-Verbindung für den Schiffbau, eine Eckverbindung für Bergbaumaschinen oder eine Kantenverbindung für dünnwandige Teile handelt, jede Konstruktion hat ihre eigenen einzigartigen Eigenschaften und Vorteile.
Wenn Sie auf der Suche nach hochwertigen Schweißteilen für schwere Maschinen sind, empfehle ich Ihnen, Kontakt mit uns aufzunehmen, um Ihre spezifischen Anforderungen zu besprechen. Wir verfügen über das Fachwissen und die Erfahrung, um Ihnen die besten Schweißlösungen für Ihre Schwermaschinenanforderungen zu bieten.
Referenzen
- AWS-Schweißhandbuch, American Welding Society
- Schweißtechnik: Prinzipien und Anwendungen, Larry Jeffus
